GIGABYTE MB Sc LGA1700 H610M D3W, Intel H610, 2xDDR5, 1xDP, 1xHDMI, mATX
GIGABYTE H610M D3W (Rev. 1.0)

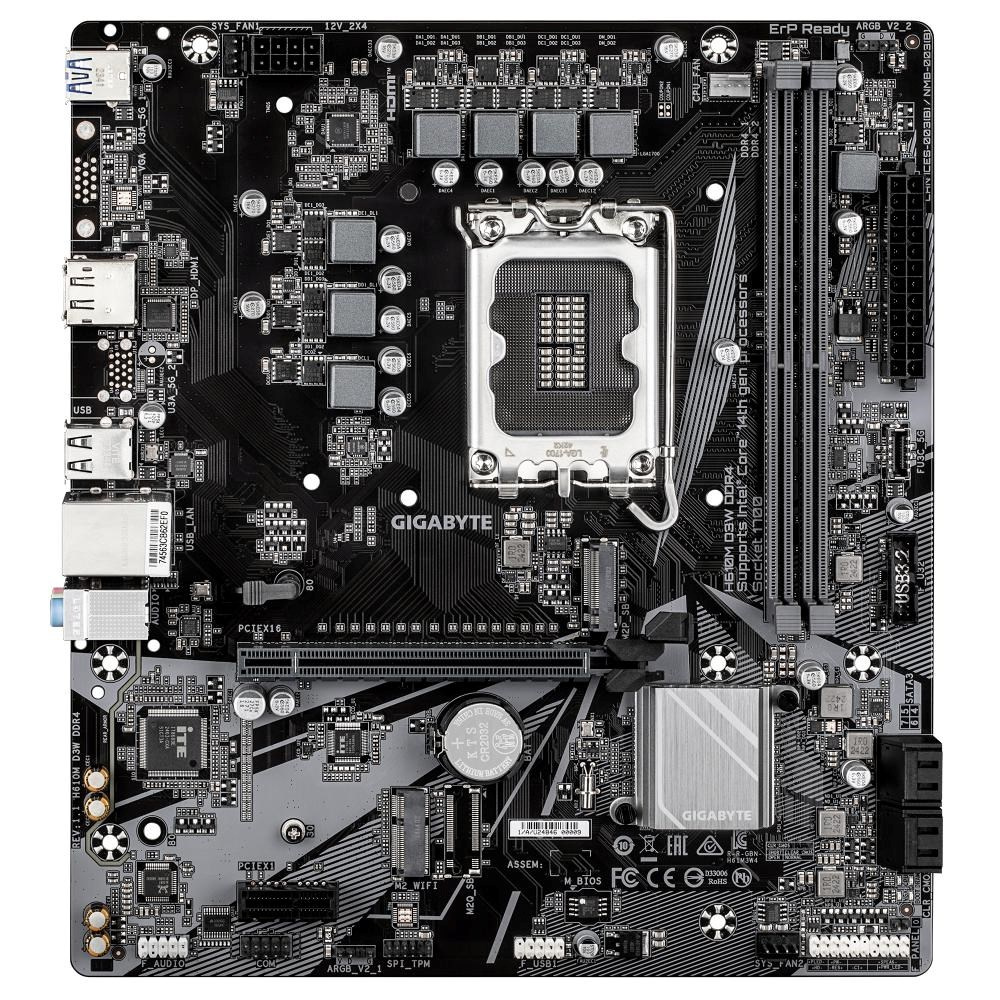

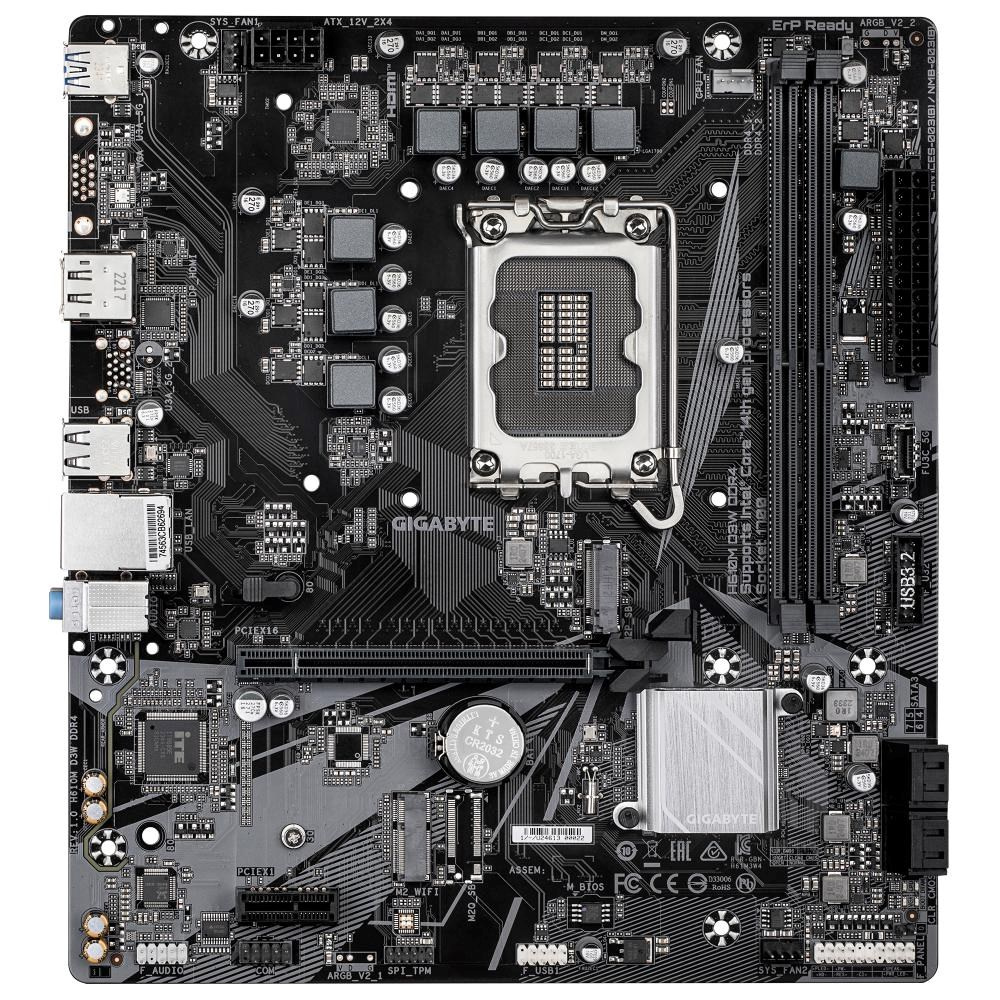

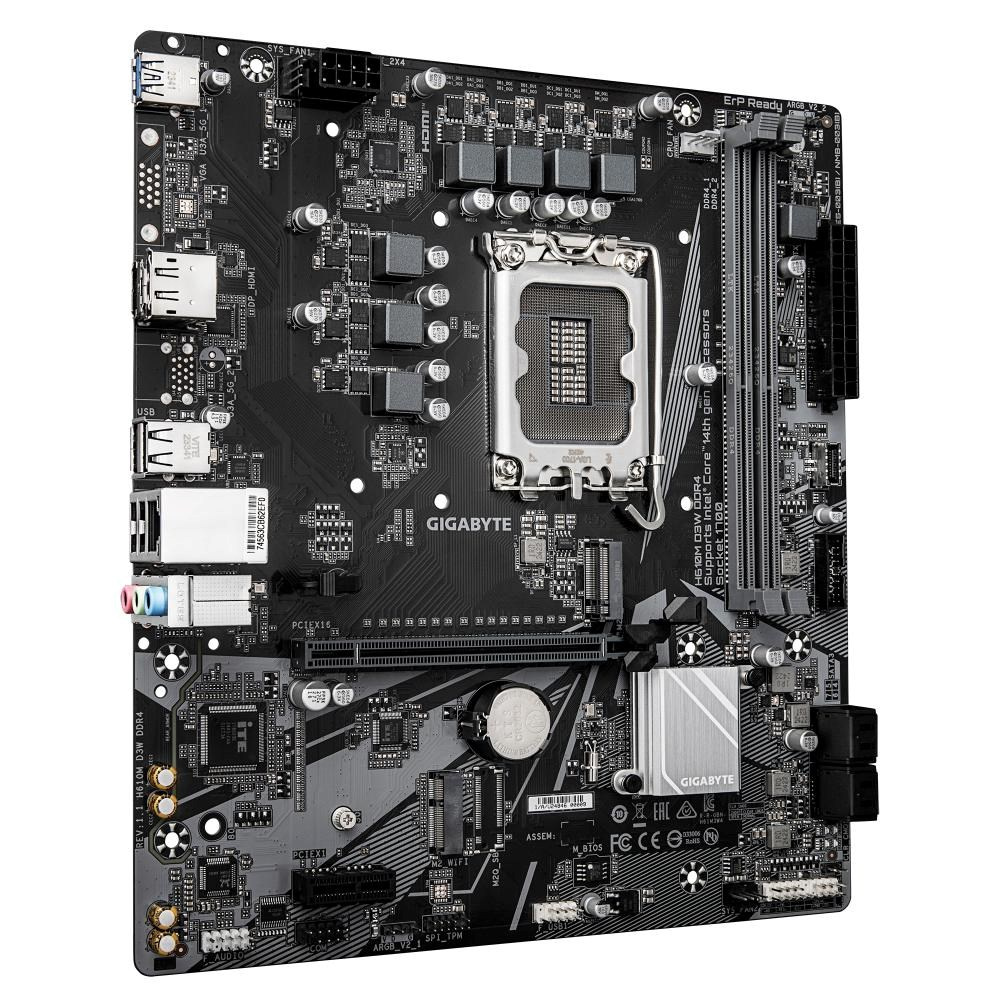

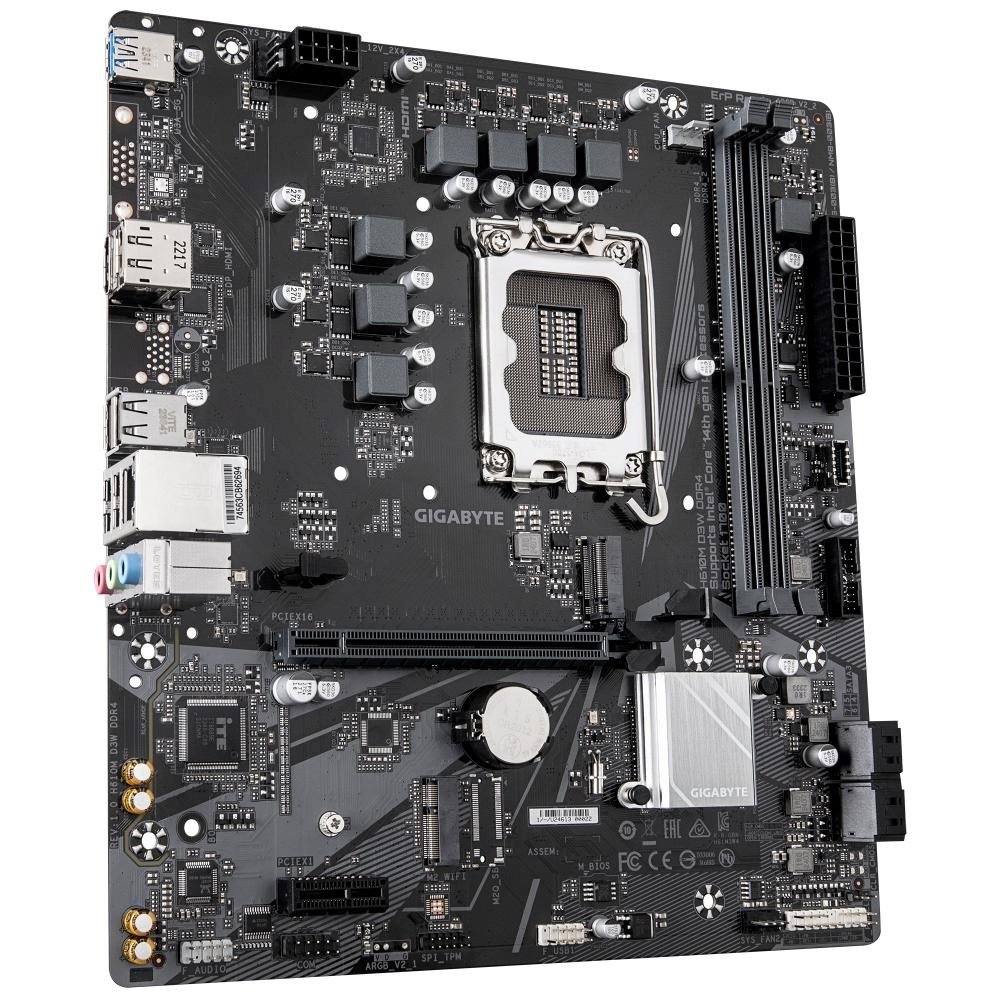

GIGABYTE H610M D3W je Micro ATX základní deska na čipové sadě Intel® H610 Express s paticí LGA1700, určená pro procesory Intel® Core™ 12. až 14. generace. Napájení procesoru zajišťuje hybridní 5+1+1fázový digitální VRM design s tranzistory Low RDS(on) a solidními kondenzátory, přičemž stabilní dodávku energie zajišťuje solidní 8pinový ATX 12V konektor. Deska podporuje dvoukanálovou paměť DDR5 ve dvou slotech DIMM s kapacitou až 128 GB a profilem XMP – přičemž i-9 a i-7 procesory 13. a 14. generace zvládají frekvence DDR5 až 5600 MT/s. Úložiště obstarává jeden M.2 slot (PCIe 3.0 x4, typ 2280) a čtyři porty SATA 6 Gb/s. Pro zobrazení slouží onboardová grafika s výstupy DisplayPort 1.2 a HDMI 2.1 podporující až 4K rozlišení. Konektivitu doplňuje Gigabit LAN (Realtek), USB 3.2 Gen 1 Type-C interní header a Smart Fan 6 pro přesné řízení chlazení. Deska je vybavena ochranou Anti-Sulfur Resistors Design pro zvýšenou odolnost a podporuje software GIGABYTE Control Center (GCC).
Specifikace
| Procesor | |
|---|---|
| Patice | LGA1700 |
| Podporované procesory | Intel® Core™ 12. / 13. / 14. generace, Pentium® Gold, Celeron® |
| Čipová sada | Intel® H610 Express |
| Paměť | |
| Typ paměti | DDR5 |
| Počet slotů DIMM | 2× DDR5 DIMM |
| Max. kapacita paměti | 128 GB (64 GB single DIMM) |
| Podporované frekvence | 4400 / 4800 / 5200 / 5600 MT/s (dle CPU) |
| Paměťové profily | XMP |
| Kanály | Dual-channel |
| Grafika | |
| Integrovaná grafika | Intel® HD Graphics (dle CPU) |
| Výstup DisplayPort | 1× DisplayPort 1.2 (max. 4096×2304@60 Hz, HDCP 2.3) |
| Výstup HDMI | 1× HDMI 2.1 (max. 4096×2160@60 Hz, HDCP 2.3) |
| Úložiště | |
| M.2 slot | 1× M.2 Socket 3, M-key, typ 2280, PCIe 3.0 x4/x2 (NVMe) |
| SATA | 4× SATA 6 Gb/s |
| Rozšiřující sloty | |
| PCIe x16 | 1× PCIe 4.0 x16 |
| PCIe x1 | 1× PCIe 3.0 x1 |

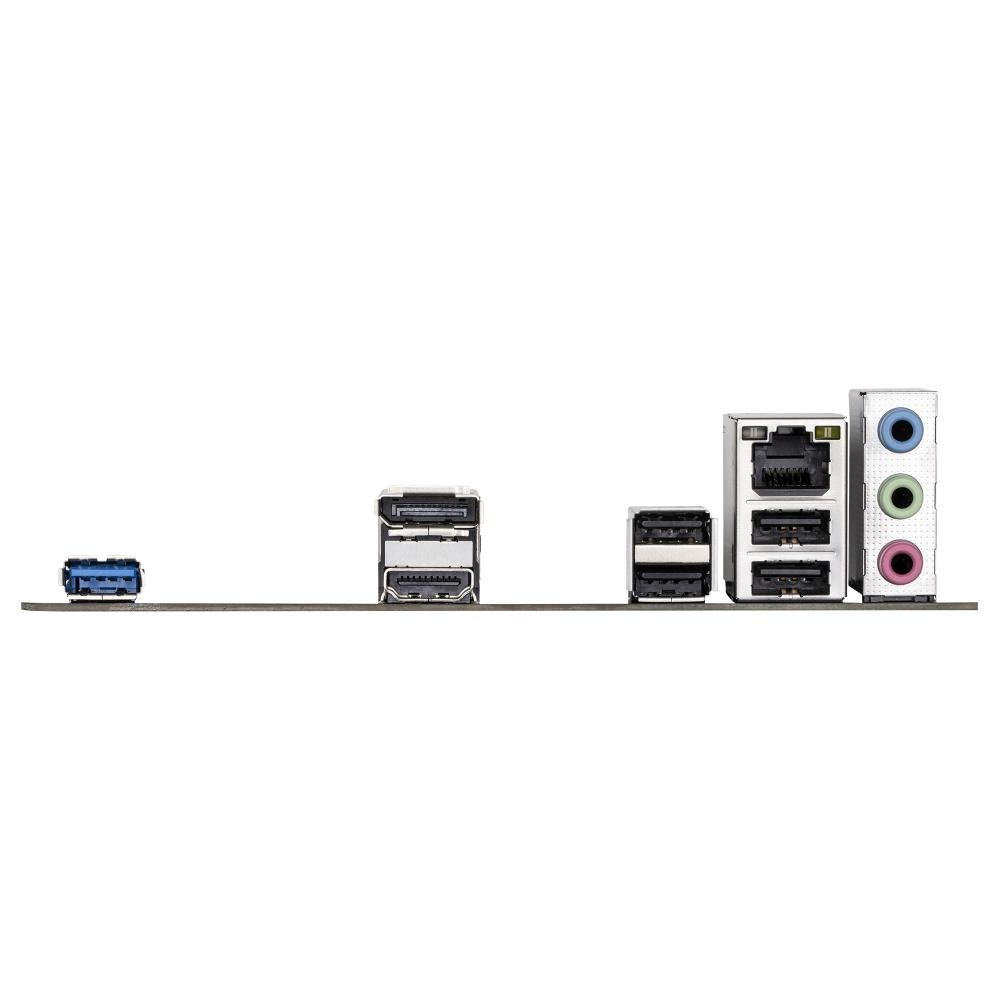

| USB – zadní panel | |
| USB 3.2 Gen 1 | 1× USB-A |
| USB 2.0 | 4× USB-A |
| USB – interní headery | |
| USB 3.2 Gen 1 Type-C header | 1× |
| USB 3.2 Gen 1 header | 1× (2 porty) |
| USB 2.0 header | 1× (2 porty) |
| Audio | |
| Audio codec | Realtek® HD Audio, 2/4/5.1/7.1-kanálový |
| Audio konektory (zadní panel) | 3× audio jack |
| Síť | |
| LAN | Realtek® GbE LAN (1 Gbps / 100 Mbps / 10 Mbps), 1× RJ-45 |
| Chlazení a napájení | |
| Fáze VRM | 5+1+1 Hybrid Digital VRM Design |
| Fan headery | 1× CPU fan, 2× System fan (PWM/DC, s funkcí Fan Stop) |
| Napájecí konektory | 1× 24-pin ATX, 1× 8-pin ATX 12V (Solid Pin) |
| BIOS a software | |
| BIOS | AMI UEFI BIOS, 128 Mbit flash |
| Funkce BIOS | Q-Flash, Smart Backup, Smart Fan 6, Hybrid Core Optimization |
| Software | GIGABYTE Control Center (GCC), Norton® Internet Security (OEM) |
| Ostatní | |
| Formát | Micro ATX (24,4 × 22,0 cm) |
| Operační systém | Windows 10 / 11 (64-bit) |
| Ochrana | Anti-Sulfur Resistors Design |
