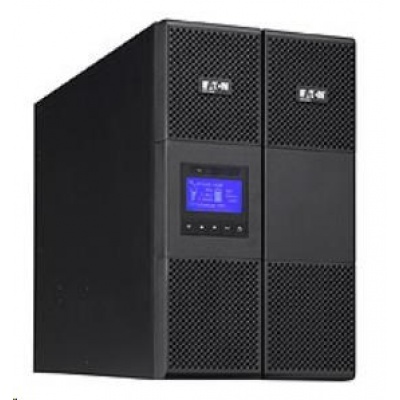

Eaton UPS 9SX 8000i, 8kVA, LCD
UPS Eaton 9SX nabízí vysokou pohotovost, pružnost a pokročilou ochranu napájení pro zařízení infrastruktury, pro průmyslová a zdravotnická zařízení, IT a datové sítě, datová úložiště a telekomunikační vybavení. UPS je vybavena ochranou pomocí dvojité on-line konverze s účinností až 95%.
UPS včetně sady pro montáž do racku
- Topologie: Dvojitá on-line konverze se systémem PFC (korekce účiníku)
- Konfigurace
- Rack/Tower (Stojan/Věž)
- Typové číslo: 9SX8Ki
- Zátěž (VA/W): 8000/7200
- Rozměry V x Š xH, mm : 440 x 260 x 700
- Hmotnost kg: 84
- Záruční podmínky: Dvouletá záruka
Obsah dodávky
(dodává se s následujícími položkami)
- Výkonový modul 9SX
- Modul baterie 9SX
- CD se sadou programů Eaton Intelligent Power
- USB kabel
- 1 kabel pro připojení baterie s komunikací pro automatické rozpoznání skříně baterie
- 2 podstavce pro věžovou (tower) montáž
- spojovací základna pro věžovou montáž
- Bezpečnostní pokyny
- Uživatelská příručka v 10 jazycích
Vstupní
- Připojení vstupu: Hardwired - see manual for terminal block layout
- Tolerance vstupního napětí: 176-276V bez poklesu jmenovitého výkon (až 100–276V s poklesem výkonu)
- Jmenovité Napětí: 200/208/220/230/240/250V
- Kmitočet: Automatická volba 50/60Hz
- Kmitočtový rozsah: 40-70 Hz
- Zkratový proud: 120 A
- THDI (nelineární proudové zkreslení): <5%
Výstupní
- Napětí: 200/208/220/230/240/250V +/– 1%
- Napěťové nelineární zkreslení (THDU): < 2%
- Výstupní zásuvky: Hardwired - see manual for terminal block layout
- Přetížitelnost: 102–110% : 120s, 110–125%: 60s, 125–150%: 10s, >150%: 900ms
- Účinnost (normální režim): Až 95% v on-line režimu, 98% v režimu s vysokou účinností
- Výstupní kmitočet: 50/60Hz s automatickou volbou, kmitočtový konvertor jako standard
- Činitel výkyvu zátěže: 3:1
Specifikace
| Obecné vlastnosti | |
|---|---|
| Název výrobku | UPS Eaton 9SX |
| Katalogové číslo | 9SX8KI |
| Délka/hloubka produktu | 70 cm |
| Výška výrobku | 44 cm |
| Šířka výrobku | 26 cm |
| Hmotnost výrobku | 77 kg |
| Soulad | Opatřeno značkou CE TUV |
| Certifikace | IEC/EN 62040-1 IEC/EN 62040-2 CE EAC |
| Kód modelu | Eaton 9SX 8000i |
| Baterie | |
| Typ baterie | Bezúdržbový, olověný |
| Výměna baterie | Bateriové moduly vyměnitelné za provozu |
| Počet baterií | 20 |
| Řízení baterie | ABM a teplotně kompenzovaná metoda nabíjení (volitelné uživatelem) Automatický test baterie Ochrana před hlubokým vybitím Automatické rozpoznání externích bateriových jednotek |
| Jmenovité hodnoty baterie | 12 V / 7 Ah |
| Prodloužená výdrž baterie | Ano |
| Výstup | |
| Zásuvka | Pevné připojení |
| Napětí | 230 V |
| Výkon | 7.2 kW |
| Výstupní účiník | 0,9 |
| Rozsah výstupního napětí | 200/208/220/230/240/250 V +/- 1% |
| Křivka výstupního napětí | Sinusový výstup |
| Výstupní jmenovité napětí | Výchozí nastavení 230 V (200/208/220/230/240/250 V) |
| Zkreslení napětí výstupu (lineární zátěž) – max. | 2 |
| Typ přívodu | 1 |
| Topologie | Online / dvojitá konverze |
| Jmenovitý výkon VA | 8 kVA |
| Vstup | |
| Zapojení vstupu | Pevně zapojený / pevný spoj |
| Vstupní jmenovité napětí | Výchozí nastavení 230 V (200/208/220/230/240/250 V) |
| Jmenovitá frekvence | 50/60 Hz |
| Vstupní účiník | Vyšší než 0,99 |
| Rozsah vstupního napětí | 176-276 V (100-276 V se snížením výkonu) |
| Rozsah vstupní frekvence | 40-70 Hz |
| Komunikace | |
| Zahrnuje síťovou kartu | Ne |
| Komunikace | USB port (kompatibilní s HID) Sériový port (RS232) Mini svorkovnice pro dálkové zapnutí / vypnutí (ROO) Mini-svorkovnice pro vzdálené vypnutí napájení (RPO) Bezpotenciálové kontakty (4 výstupy, relé, DB9) |
| Ethernetové rozhraní | Ne |
| Uživatelské rozhraní | Vícejazyčný grafický LCD displej |
| Bezpotenciálový spínací kontakt | Ano |
| Rozšiřovací sloty | Jeden slot pro volitelnou komunikační kartu |
| Kompatibilita softwaru | Software Eaton Intelligent Power Manager, Eaton Intelligent Power Protector |
| Typ rozhraní | Jiná |
| Prostředí | |
| Nadmořská výška | 3000 m |
| Hladina hluku | Méně než 48 dB ve vzdálenosti 1 metr |
| Rozsah teplot | 0 až 40 °C (32 až 104 °F) |
| Relativní vlhkost | 0-95% nekondenzující |
| Další specifikace | |
| Konstrukční typ | Volně stojící model |
| Obsah balení | Výkonový modul Externí bateriový modul (EBM) USB kabel Sériový kabel Bateriový kabel s komunikací pro automatické rozpoznání externích bateriových jednotek (2) Podpěry pro samostatně stojící montáž Spojovací deska Bezpečnostní pokyny Stručná příručka |
| Fáze (výstup) | 1 |
| Vnitřní přemostění | Ano |
| Funkce automatického vypnutí | Ano |
| Barva | Černá |
| Účinnost | 95 |
| Sada pro montáž do skříně | Ne |
| Fáze (vstup) | 1 |
| Hot-swap výkon | Ne |
